Switch adalah sebuah perangkat jaringan yang digunakan untuk menghubungkan beberapa komputer dalam sebuah jaringan ( concentrator ). Switch bekerja di Layer 2 dan cara pendistribusian paket data adalah dengan cara membroadcast, Setelah paket data di broadcast maka Switch akan membuat Tabel Mac Address dari pengirim paket tersebut.
Pada Switch Cisco ada 2 metode untuk pembentukan Tabel Mac Address, yaitu :
- Dynamic : Artinya switch akan membuat secara otomatis table Mac Address nya. Tabel ini dibuat ketika komputer saling bertukar data
- Static : Artinya kita sebagai Engineer memasukan secara otomatis mac address serta IP address dari setiap Host.
Alat dan Bahan
- Pc/Laptop
- Software Packet Tracer
Keselamatan Kerja
- Berdo’a sebelum melaksanakan praktik
- Mengikuti prosedur / langkah- langkah yang sudah ada
- Apabila ada yang belum dimengerti, bisa bertanya kepada guru
- Mengerjakan dengan teliti

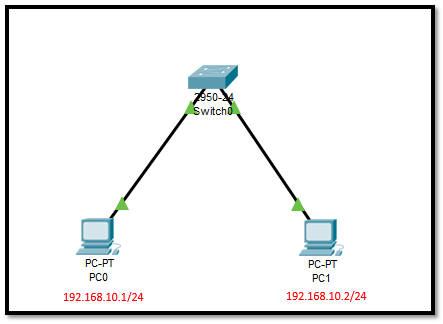

Topologi Jaringan
Langkah Kerja
Lab 10. Mac Address Table Dynamic
Baik langsung saja, disini kita harus menyiapkan :
- Switch 2950-24
- 2 Pc

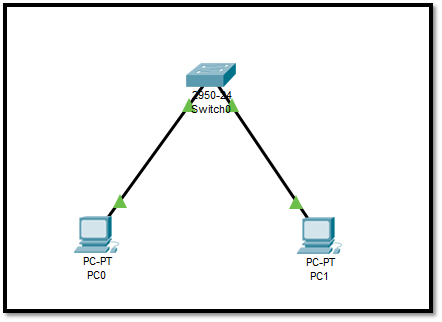

Selanjutnya kita membuat topologi seperti dibawah ini.
Kemudian setting IP pada masing-masing PC yang terhubung ke switch, Setting satu network agar bisa saling ping.
Contoh :
– Pc0 : 192.168.10.1/24
– Pc1 : 192.168.10.2/24

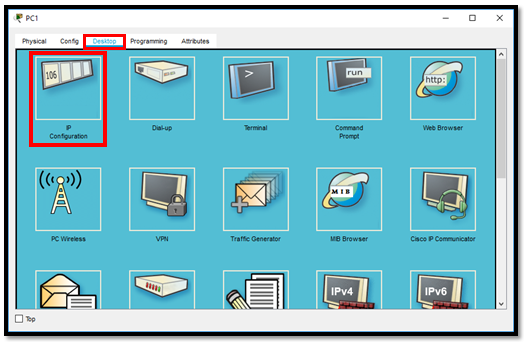

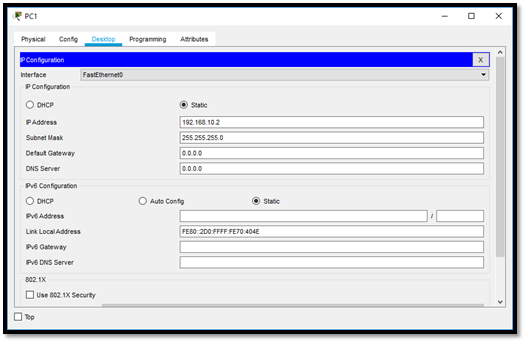

Cara mensetting IP PC di packet tracer yaitu “Double Klik pada PC, lalu klik tab Config kemudian pilih IP Configuration”

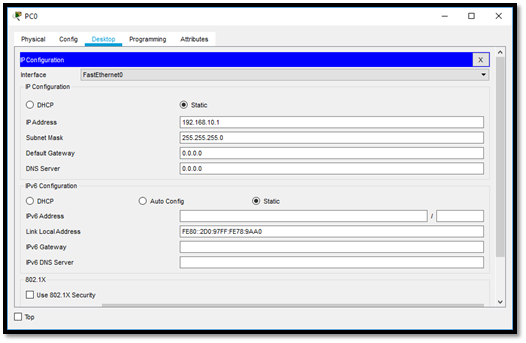

Setelah itu masukkan IP nya.
Lakukan hal yang sama pada PC yang ke 2, namun bedakan Host nya.

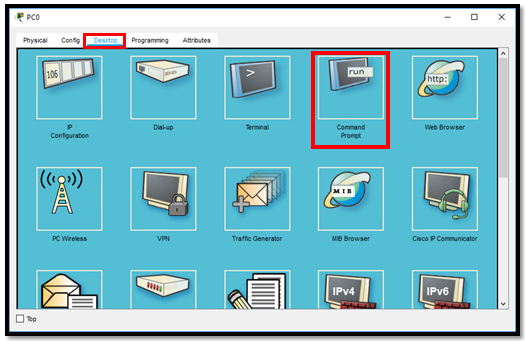

Setelah itu coba test Ping antar client, dengan cara masuk ke Tab Desktop yang tadi lalu klik Command Prompt , setelah itu lakukan ping.

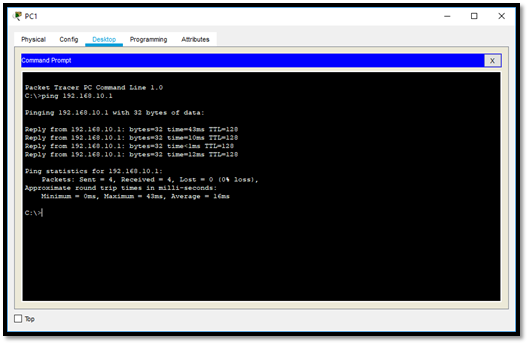

Ping PC 1 ke PC 2
Ping PC 2 ke PC 1

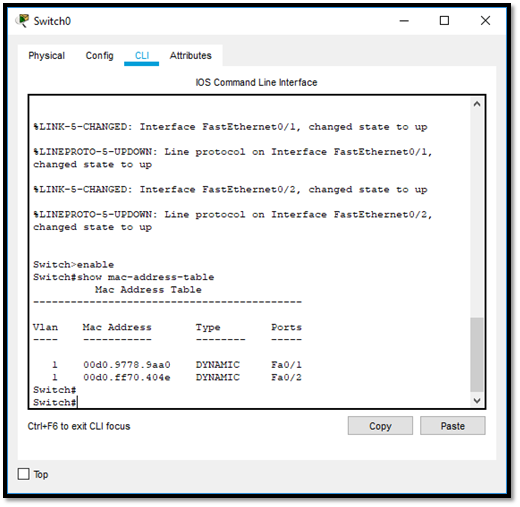

Setelah kedua PC saling Ping, selanjutnya cek table mac address yang ada di Switch, dengan cara masuk ke mode privilege lalu ketikkan perintah “show mac-address-table”.
Bisa kita lihat table mac address nya sudah terbuat , dan type nya adalah DYNAMIC , karena kita membuatnya dengan cara Ping.
Lab 11. Mac Address Table Static
Setelah table nya sudah terbentuk menjadi Dynamic, disini kita akan buat menjadi STATIC. kelebihan dari STATIC yaitu jika kita membuat pemetaannya menjadi Static maka setiap host/PC tidak akan bisa saling bertukar port. Ketika kita mencoba bertukar port hasilnya adalah PC tidak akan terkoneksi ke switch.
Baik langsung saja disini kita akan buat menjadi STATIC yaitu dengan cara masukkan sintak berikut di Mode Global Configuration :
“Switch (config)# mac-address-table static [MacAddress] [Vlan] interface [fa0/1-24]”
Keterangan :
• MacAddress : Kita masukkan Mac Addres yang akan kita buat menjadi Static
• Vlan : Nomer vlan dari port PC ( Kita akan bahas lebih dalam di Lab berikutnya)
• Fa0/1-24 : Nomer Interface dari Switch yg terhubung ke PC
Sekarang kita coba buat kedua mac-address diatas menjadi static dengan cara yang sudah di jelaskan diatas.

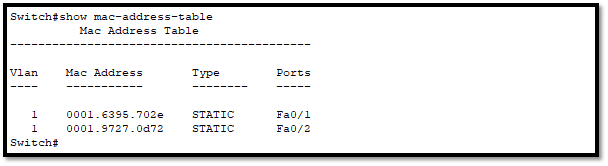

Setelah itu kita coba cek hasilnya, dengan ketikkan perintah “show mac-address-table”, maka Type nya akan berubah menjadi Static.
Bisa kita lihat type table mac address sudah berubah menjadi STATIC, selanjutnya untuk pengetasan tukar port antar PC lalu coba test ping, pasti tidak akan berhasil. Karena Switch sudah mencatat bahwa port fa0/1 adalah milik PC yang memiliki MAC Adress diatas.
Simpulan
Dapat di simpulkan bahwa Setelah mempraktekan materi Mac Address Table Dynamic dan Static saya menjadi tahu bagaimana cara membuat mac address table dynamic dan mac address table static. Cara mac address table dynamic yaitu cukup dengan melakukan saling ping antar client, sedangkan cara mac address table static yaitu dengan cara masukkan Mac Addres yang akan kita buat menjadi Static, Nomer vlan dari port PC, Nomer Interface dari Switch yg terhubung ke PC. Lalu cek hasilnya dengan perintah show, maka Type nya akan berubah menjadi Static.
Dengan adanya software simulasi Cisco Packet Tracer, dapat membantu dan memudahkan saya untuk mempraktekan materi-materi cisco termasuk materi yang telah saya pelajari yaitu Mac Address Table Dynamic dan Static.
Rerefensi
Ebook MTCNA CISCO IDN
