Spanning Tree Portfast adalah protocol yang berfungsi untuk mempercepat proses koneksi. Karena proses koneksi normalnya memakan waktu sekitar 50 detik. Jadi, dengan mengkonfigurasi Spanning Tree Portfast ini akan mengurangi waktu pengkoneksiannya. Tujuan dari STP adalah untuk menghindari dan menghilangkan adanya loops dalam network dengan cara setiap switch membentuk path bebas looping menuju root bridge. Hal ini dapat dilakukan dengan cara mendeteksi dimana terdapat loops dalam network kemudian melakukan blocking pada link yang redundant.

Alat dan Bahan

• Pc/Laptop
• Software Packet Tracer

Keselamatan Kerja

• Berdo’a sebelum melaksanakan praktik
• Mengikuti prosedur/langkah- langkah yang sudah ada
• Apabila ada yang belum dimengerti, bisa bertanya kepada guru
• Mengerjakan dengan teliti

Topologi Jaringan

Langkah Kerja

Lab 19. Spanning Tree Portfast

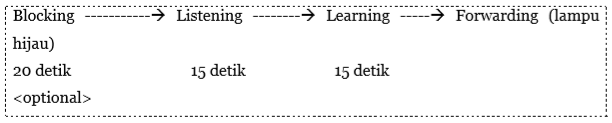

Ketika kita memasukkan kabel ke interface switch biasanya butuh waktu lama untuk aktif (symbol dari warna orange ke hijau). Kira kira membutuhkan waktu sekitar 40 – 50 detik. Berikut tahapan port switch agar menjadi aktif.

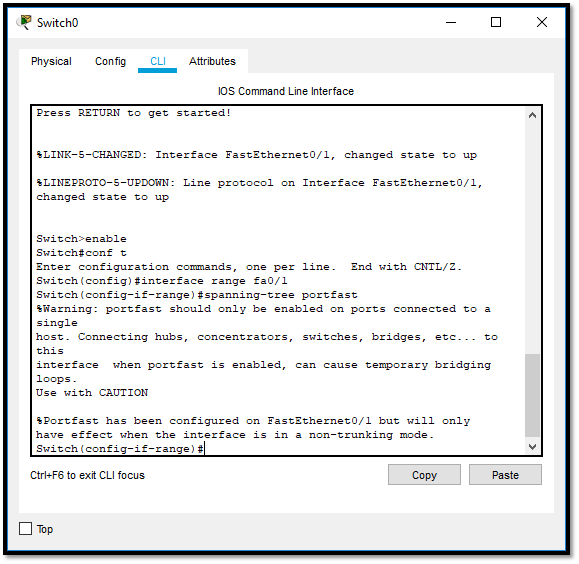

Dengan menggunakan Spanning Tree Portfast maka bisa menjadi lebih cepat, karena status port nya akan jumping dari Blocking langsung ke forwarding. Baik langsung saja ke konfigurasinya.

Selanjutnya test dengan mencabut dan memasangkan kembali kabel nya dari PC, pastikan proses dari warna orange sampe ke hijau itu lebih cepat.

Untuk tambahan Spanning Portfast ini lebih cocok jika di pasang di Switch yang terhubung ke End Device/ke Client PC. Karena jika dipasang di switch yang terhubung antar switch maka akan terjadi error karena switch tidak membaca nya.

Simpulan

Setelah mempraktekan materi Spanning Tree Portfast saya menjadi tahu tujuan dari STP. Tujuannya adalah untuk menghindari dan menghilangkan adanya loops dalam network dengan cara setiap switch membentuk path bebas looping menuju root bridge. Sehingga dapat mempercepat untuk mengaktifkan kabel ke interface switch. Selain itu saya juga menjadi tahu bahwa Spanning Tree Portfast berfungsi untuk mempercepat proses koneksi.

Dengan adanya software simulasi Cisco Packet Tracer, dapat membantu dan memudahkan saya untuk mempraktekan materi-materi cisco termasuk materi yang sedang saya pelajari yaitu Spanning Tree Portfast.

Referensi

Ebook MTCNA CISCO IDN
