DHCP (dynamic host control Protocol) adalah suatu metode untuk mengontrol ip-ip yang akan diberikan secara dynamic atau otomatis. Komputer yang memberikan nomor IP inilah yang disebut sebagai DHCP server, sedangkan komputer yang melakukan request disebut DHCP Client. fungsi DHCP ini adalah dapat memberikan nomor IP secara otomatis kepada komputer yang melakukan request.

Alat dan Bahan

• Pc/Laptop
• Software Packet Tracer

Keselamatan Kerja

• Berdo’a sebelum melaksanakan praktik
• Mengikuti prosedur / langkah- langkah yang sudah ada
• Apabila ada yang belum dimengerti, bisa bertanya kepada guru
• Mengerjakan dengan teliti

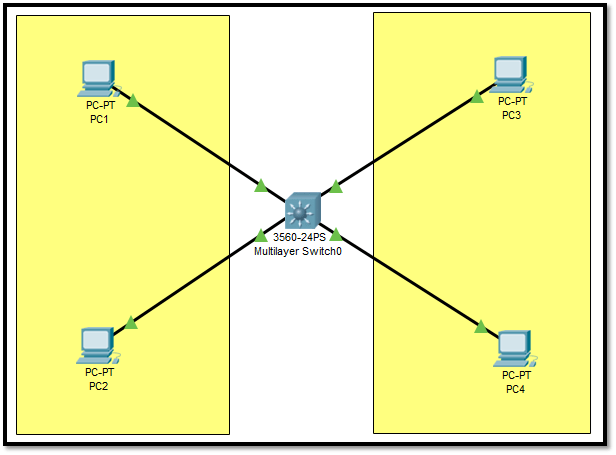

Topologi Jaringan

Langkah Kerja

Lab 16. Konfigurasi Membuat Switch menjadi DHCP Server

Masih dengan topologi yang sama seperti di lab sebelumnya, disini kita akan membuat DHCP Server di Switch. Jadi untuk membuat DHCP Server di switch hanya bisa dilakukan di switch layer 3 saja, dan tidak bisa di switch layer 2.

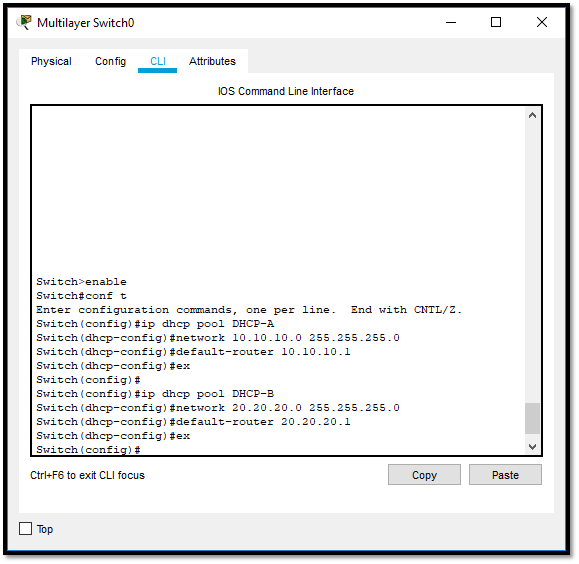

Baik langsung saja, disini kita akan Konfigurasikan DHCP server untuk setiap Vlan nya, Seperti dibawah ini.

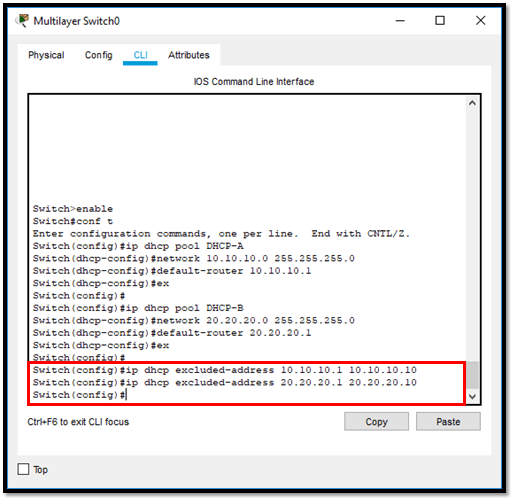

Selanjutnya kita juga bisa memberikan batasan IP berapa saja yang TIDAK BOLEH diberikan ke client dengan perintah ip dhcp excluded-address <IP awal> <IP Akhir>

Dengan perintah diatas, maka VLAN 10 akan mendapat IP mulai dari 10.10.10.11 dan VLAN 20 akan mendapat IP mulai dari 20.20.20.11.

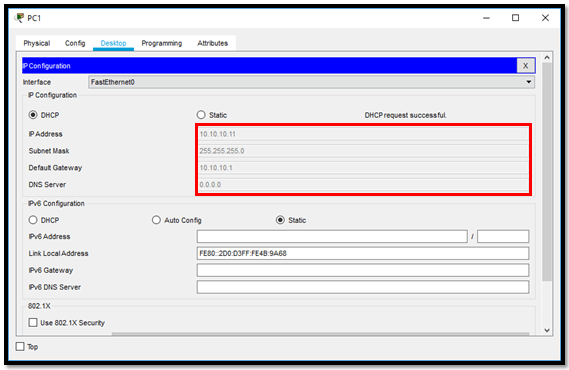

Selanjutnya kita test di sisi client, dibagian konfigurasi IP kita pilih tab yang DHCP maka secara otomatis client akan mendapatkan IP dari Switch.

Bisa kita lihat client sudah mendapatkan IP secara otomatis, yaitu 10.10.10.11 dan konfigurasi di lab kali ini sudah berhasil.

Simpulan

Setelah mempraktekan materi Konfigurasi Membuat Switch menjadi DHCP Server saya menjadi tahu apa itu DHCP Server. DHCP (dynamic host control Protocol) adalah suatu metode untuk mengontrol ip-ip yang akan diberikan secara dynamic atau otomatis. Dan saya menjadi tahu bahwa membuat DHCP Server di Switch, hanya bisa dilakukan di switch layer 3 saja, dan tidak bisa dilakukan di switch layer 2.

Dengan adanya software simulasi Cisco Packet Tracer, dapat membantu dan memudahkan saya untuk mempraktekan materi-materi cisco termasuk materi yang sedang saya pelajari yaitu Konfigurasi Membuat Switch menjadi DHCP Server.
