Konfigurasi Router On The Stick

Virtual LAN atau disingkat VLAN merupakan sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan (menggunakan perangkat lunak pengelolaan) sehingga dapat berkomunikasi seperti halnya bila perangkat tersebut terhubung ke jalur yang sama, padahal sebenarnya perangkat tersebut berada pada sejumlah segmen LAN yang berbeda. VLAN merupakan sebuah bagian kecil jaringan IP yang terpisah secara logik.

Router On The Stick adalah salah satu jenis konfigurasi router yang mana sebuah interface physical me-routing traffic antara beberapa VLAN pada network. Router interface dikonfigurasikan untuk beroperasi sebagai link trunk dan terhubung dengan sebuah port switch dalam mode trunk. Router menunjukkan inter-VLAN routing dengan menerima traffic VLAN yang telah di tag pada interface trunk dari switch dan secara internal me-routing antar VLAN menggunakan sub-interface.

Untuk dapat menghubungkan antar vlan dapat dilakukan dengan beberapa cara, yang tentunya harus menggunakan device jaringan yang berada di layer 3, seperti Router dan Switch layer 3.  Fungsinya untuk dijadikan gateway ketika mengirim paket data.

Alat dan Bahan

  • Pc/Laptop
  • Software Packet Tracer

Keselamatan Kerja

  • Berdo’a sebelum melaksanakan praktik
  • Mengikuti prosedur / langkah- langkah yang sudah ada
  • Apabila ada yang belum dimengerti, bisa bertanya kepada guru
  • Mengerjakan dengan teliti

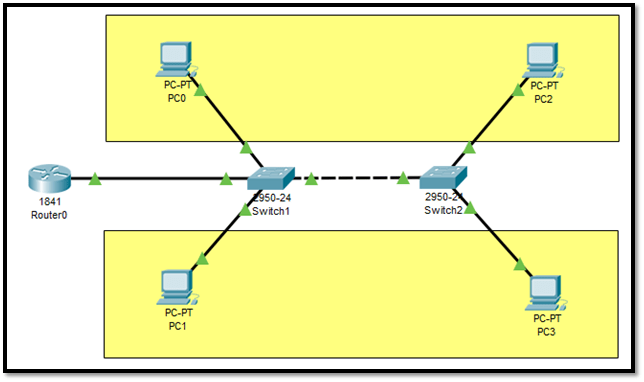

Topologi Jaringan

Langkah Kerja

Lab 14. Menghubungkan Beda Vlan/Router On The Stick

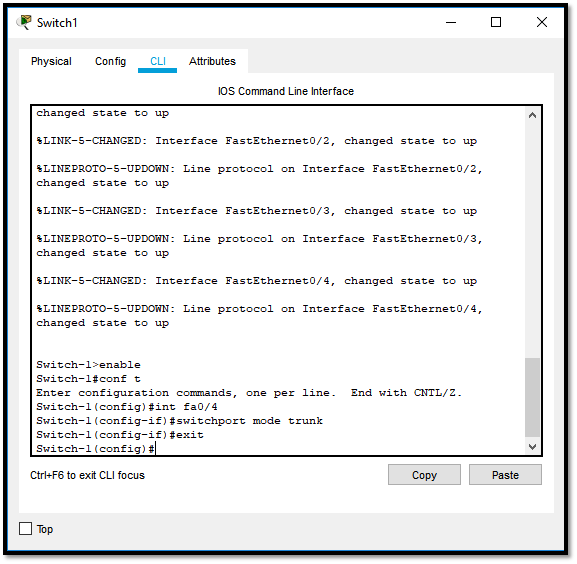

Disini masih menggunakan topologi dan konfigurasi sebelumnya, Oke langsung saja ke konfigurasinya, setelah sesama vlan dapat saling berkomunikasi selanjutnya kita buat jalur trunk dari Switch-1 ke Router.

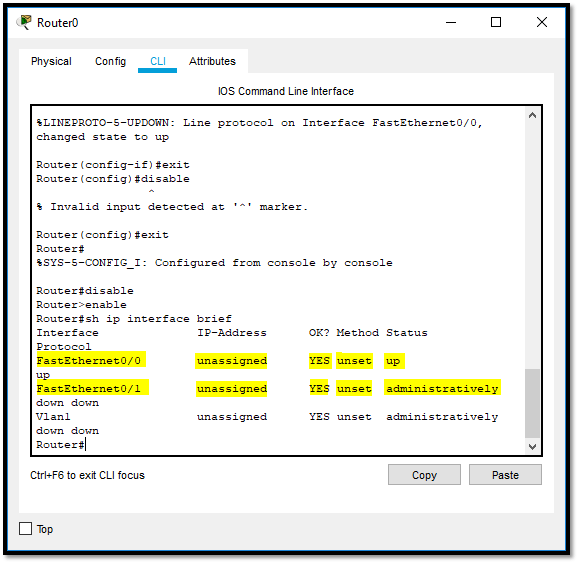

Setelah membuat jalur trunk di switch, Selanjutnya kita akan memberikan gateway untuk masing-masing vlan. Namun sebelumnya kita cek dulu interface dari router tersebut.

Selanjutnya adalah membuat Sub interface sebanyak jumlah vlan yang ingin dilewatkan. Jadi nantinya IP dari Sub-Interface inilah yang akan dijadikan Gateway untuk masing-masing Vlan.

Baik langsung saja kita masuk ke dalam Interface yang terhubung ke switch, kemudian kita tambahkan sub interface didalamnya.

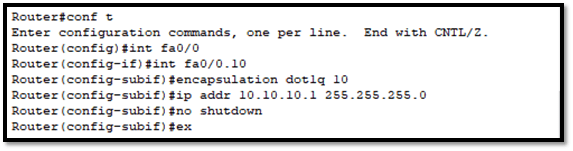

Disini kita buat Sub Interface untuk Vlan 10

Keterangan :

  • No shutdown = Yang berarti “Tidak Mati”, artinya kita akan menghidupkan interface tersebut.
  • Int Fa0/0.10 = angka “10” itu adalah nomer dari vlan nya. Jadi kita akan membuat sub-interface untuk vlan 10
  • Encapsulation dot1q = artinya kita akan membuat jenis enkapsulasi nya menjadi 802.1q. Dia Cisco terdapat 2 jenis enkripsi yaitu ISL dan 802.1q, namun jenis ISL tidak semua perangkat support dengan enkripsi itu , jadi enkapsulasi dot1q lah yang lebih banyak dipakai.

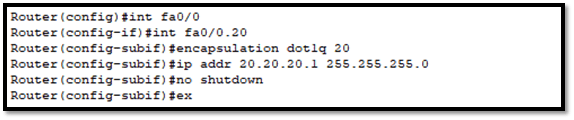

Kemudian kita buat Sub Interface untuk Vlan 20

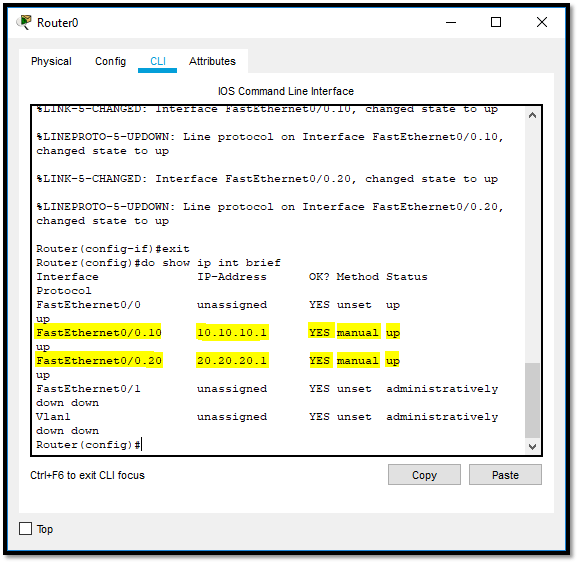

Setelah itu kita cek lagi IP dari interface nya, dan pastikan di interface fa0/0 sudah terdapat sub-interface seperti dibawah ini.

Selanjutnya kita masuk ke pengujian, pertama kita setting IP di PC sesuai network vlan nya, lalu jangan lupa masukkan gatewaynya, untuk PC Kiri (VLAN 10) Gateway nya adalah 10.10.10.1 dan untuk PC Kanan ( VLAN 20 ) Gateway nya adalah 20.20.20.1.

  • Ini untuk PC0 VLAN 10

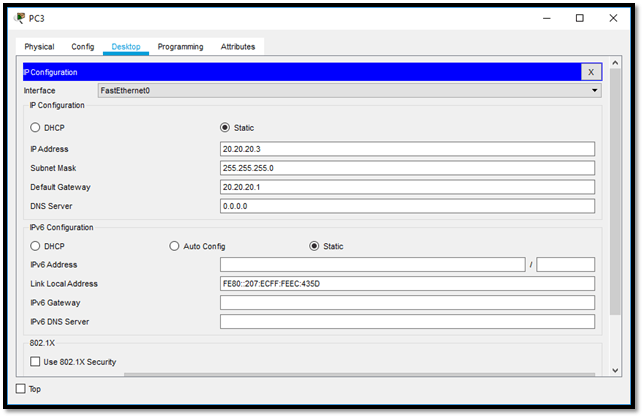

  • Ini untuk PC3 VLAN 20

Kemudian kita test ping, pertama kita test ping ke gateway/router terlebih dulu. Jika belum bisa, coba ping lagi dan lagi. Jika sudah dapat reply semua, selanjutnya kita test ping antar Client yang beda Vlan. Jika belum berhasil berarti ada kesalahan dalam konfigurasi.

Ping PC0 ke PC3

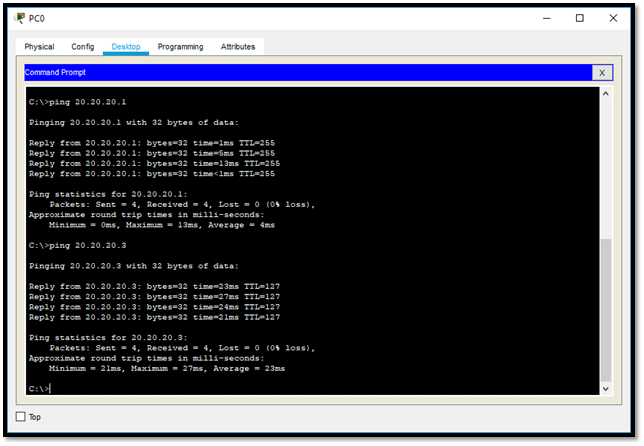

Bisa kita lihat, ketika kita ping ke gateway/router, dan ketika kita ping ke Client yang berbeda Vlan maka berhasil atau Reply.

Simpulan

Setelah mempraktekan materi Konfigurasi Router On The Stick saya menjadi tahu bahwa router on stick ini merupakan metode yang digunakan untuk menghubungkan antar vlan secara sederhana, router disini merupakan device yang paling penting karena berisikan ip gateway dari setiap switch yang saling terhubung satu sama lain dengan mode trunk, apabila terjadi error pada router atau router sedang down maka device yang lain pun akan ikut bermasalah.

Dengan adanya software simulasi Cisco Packet Tracer, dapat membantu dan memudahkan saya untuk mempraktekan materi-materi cisco termasuk materi yang sedang saya pelajari yaitu Konfigurasi Router On The Stick.

Rerefensi

Ebook MTCNA CISCO IDN

https://allwimaulanaabdi.wordpress.com/vlan-dan-trunk/

https://ilhamasterjaringan.blogspot.com/2016/07/menghubungkan-beda-vlan-dengan-router.html
