Virtual LAN atau disingkat VLAN merupakan sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan (menggunakan perangkat lunak pengelolaan) sehingga dapat berkomunikasi. VLAN merupakan sebuah bagian kecil jaringan IP yang terpisah secara logik. Agar komputer bisa berkomunikasi pada VLAN yang sama, setiap komputer harus memiliki sebuah alamat IP dan Subnet Mask yang sesuai dengan VLAN tersebut. Switch harus dikonfigurasi dengan VLAN dan setiap port dalam VLAN harus didaftarkan ke VLAN.

Switch layer 3 ini fungsinya hampir sama seperti Router, karena dia berjalan di Layer 3 OSI Model. Lapisan-3 switch menggabungkan routing yang kemampuan selain lapisan-2 bridging ditemukan di sebuah saklar standar. Perbedaan utama antara paket forwarding operasi dari router dan dari lapisan-3 switch adalah implementasi aktual. Lapisan-3 switch melakukan operasi yang sama menggunakan dedicated sirkuit terpadu aplikasi-spesifik (ASIC) hardware.

Alat dan Bahan

• Pc/Laptop
• Software Packet Tracer

Keselamatan Kerja

• Berdo’a sebelum melaksanakan praktik
• Mengikuti prosedur/langkah- langkah yang sudah ada
• Apabila ada yang belum dimengerti, bisa bertanya kepada guru
• Mengerjakan dengan teliti

Topologi Jaringan

Langkah Kerja

Lab 15. Menghubungkan Beda Vlan | Switch Layer 3

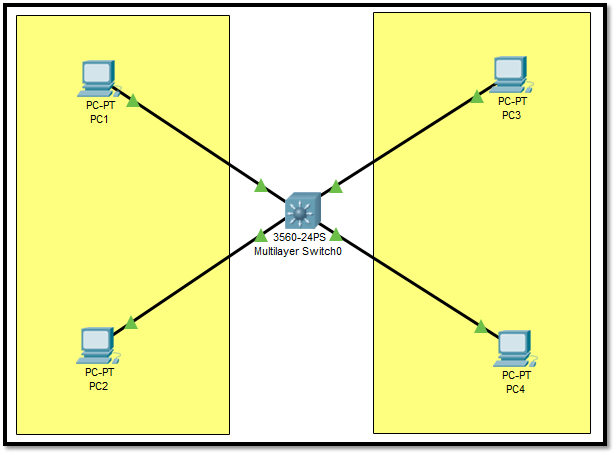

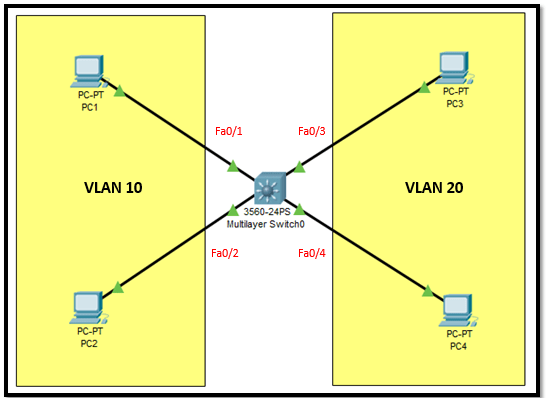

Baik langsung saja, pertama kita buat topologi seperti dibawah ini. Untuk jenis switch nya 3560-24ps.

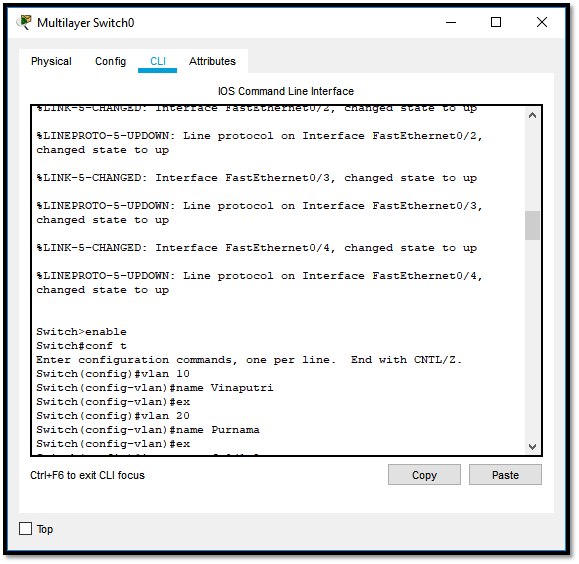

Langkah pertama adalah kita buat terlebih dahulu vlan 10 dan vlan 20 pada switch.

Selanjutnya kita assign port nya kedalam Vlan 10.

“cara cepat untuk melakukan konfigurasi terhadap lebih dari 1 interface, yaitu dengan cara menambahkan sintak range di konfigurasi interface. sintak range artinya kita akan menkonfigurasikan range interface dari fa0/1 sampai fa0/2.”

Kemudian kita assign port nya kedalam Vlan 20.

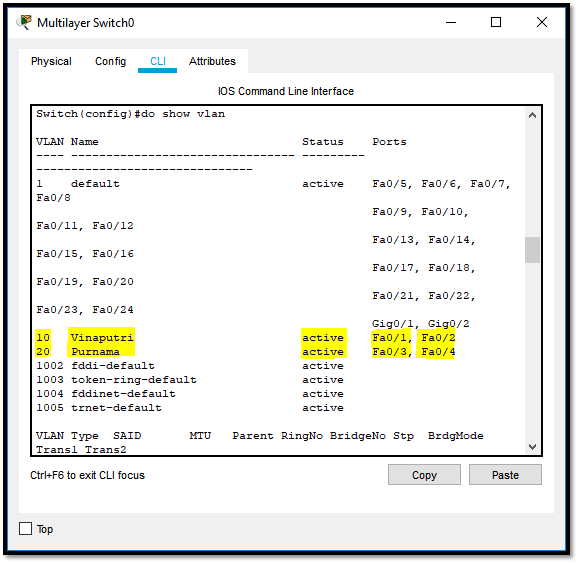

Apabila telah selesai, pastikan setiap port nya sudah terdaftar di masing-masing vlan nya. Seperti dibawah ini

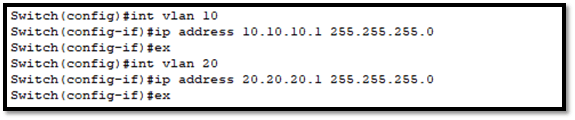

Selanjutnya kita berikan IP ke masing-masing interface vlan, IP ini lah yang nantinya akan dijadikan gateway dari PC untuk dapat saling berkomunikasi antar vlan.

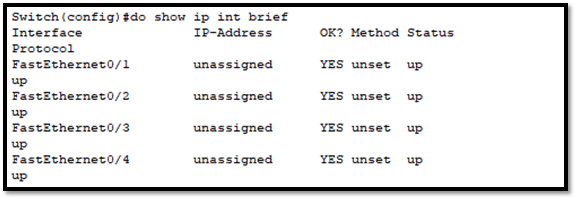

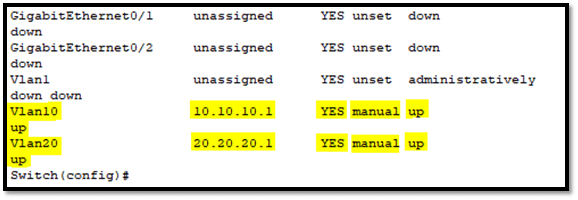

Kemudian cek IP dari interface vlan nya.

Selanjutnya kita ketikkan perintah “ip routing”, Karena perintah ini digunakan untuk menghubungkan antar vlan.

Apabilah telah selesai, Selanjutnya kita masuk ke pengujian, pertama setting IP nya terlebih dahulu. Lalu jangan lupa masukkan gatewaynya, untuk PC yang berada di vlan 10 kita beri gateway 10.10.10.1 dan untuk pc yang berada di vlan 20 kita beri gateway 20.20.20.1.

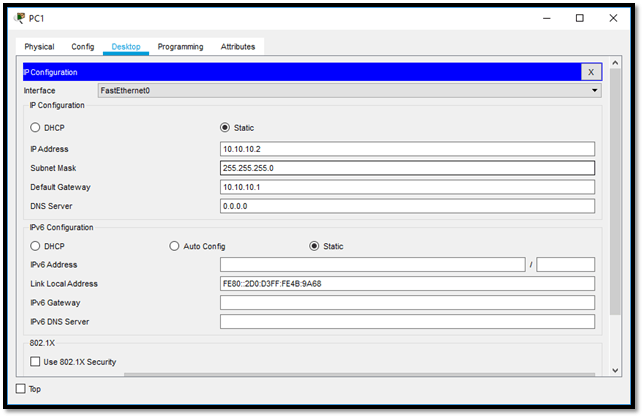

• Ini untuk PC1 VLAN 10

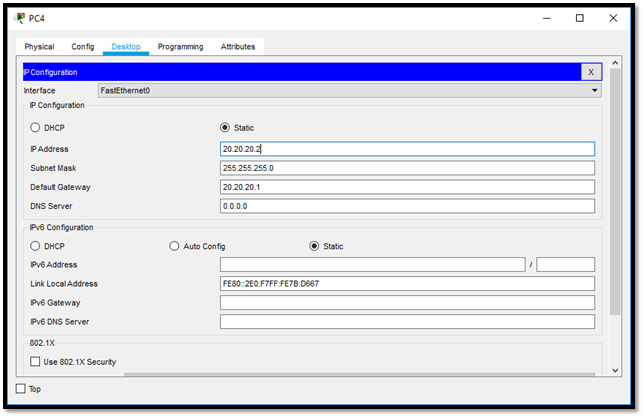

• Ini untuk PC4 VLAN 20

Kemudian kita test ping antar vlan. Jika belum berhasil berarti ada kesalahan dalam konfigurasi.

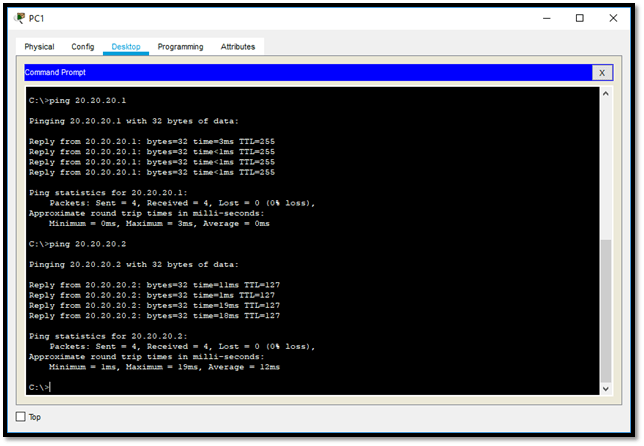

• Ping PC1 ke PC4 (PC1 Vlan 10 dan PC4 Vlan 20)

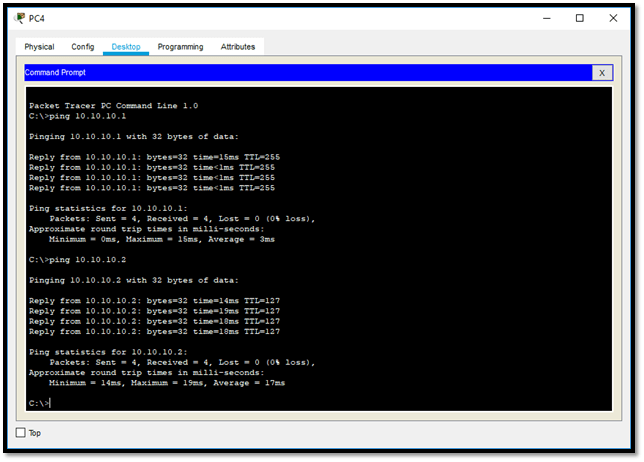

• Ping PC4 ke PC1 (PC1 Vlan 10 dan PC4 Vlan 20)

Bisa kita lihat, ketika kita test ping maka berhasil atau Reply.

Simpulan

Setelah mempraktekan materi Konfigurasi Menghubungkan Beda Vlan | Switch Layer 3 saya menjadi tahu apa itu Switch Layer 3. Switch Layer 3 merupakan metode yang digunakan untuk menghubungkan antar vlan secara sederhana, Switch layer 3 ini fungsinya hampir sama seperti Router. Seperti yang sudah kita lakukan yaitu menghubungkan vlan 10 dan vlan 20 dengan menggunakan Switch Layer 3 ini.

Dengan adanya software simulasi Cisco Packet Tracer, dapat membantu dan memudahkan saya untuk mempraktekan materi-materi cisco termasuk materi yang sedang saya pelajari yaitu Konfigurasi Menghubungkan Beda Vlan | Switch Layer 3.
