Virtual LAN atau disingkat VLAN merupakan sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan (menggunakan perangkat lunak pengelolaan) sehingga dapat berkomunikasi. VLAN merupakan sebuah bagian kecil jaringan IP yang terpisah secara logik. Agar komputer bisa berkomunikasi pada VLAN yang sama, setiap komputer harus memiliki sebuah alamat IP dan Subnet Mask yang sesuai dengan VLAN tersebut. Switch harus dikonfigurasi dengan VLAN dan setiap port dalam VLAN harus didaftarkan ke VLAN.
Trunk dan VLAN adalah konfigurasi yang saling berhubungan, Trunk adalah penghubung baik antara switch dengan switch atau switch dengan router. Trunk ini dapat dikatakan satu kabel/link yang dapat membawa banyak VLAN, dengan trunk kita dapat menghemat penggunaan kabel/link.
Alat dan Bahan
- Pc/Laptop
- Software Packet Tracer
Keselamatan Kerja
- Berdo’a sebelum melaksanakan praktik
- Mengikuti prosedur / langkah- langkah yang sudah ada
- Apabila ada yang belum dimengerti, bisa bertanya kepada guru
- Mengerjakan dengan teliti
Topologi Jaringan
Langkah Kerja
Lab 13. Trunking Vlan
Disini kita akan mencoba untuk membuat vlan dengan 2 switch. Yang nantinya Vlan yang sama dapat saling ping, meskipun berbeda switch. Namun tetap yang berbeda vlan tidak dapat saling ping.

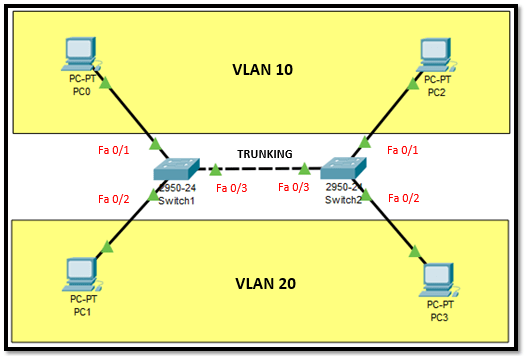

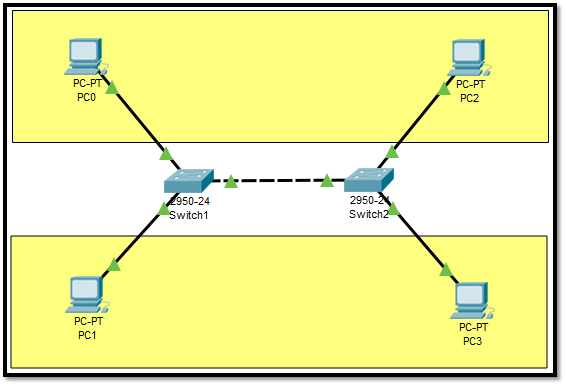

Baik langsung saja, pertama kita buat topologi seperti dibawah ini. Untuk menghubungkan antar switch gunakan kabel Cross.

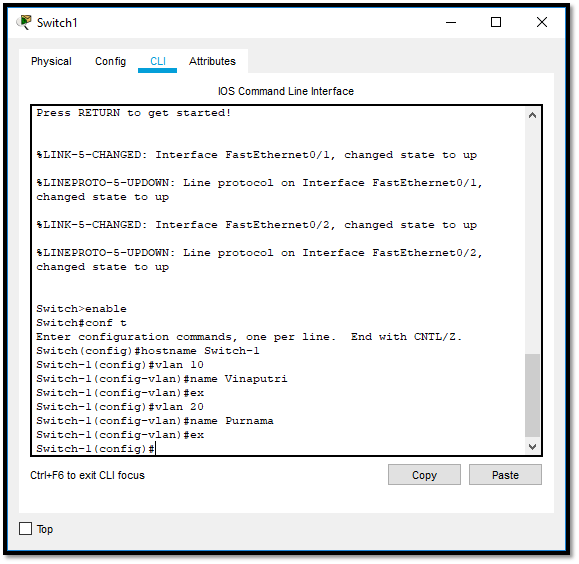

Disini kita akan membuat Trunking Vlan, Pertama kita membuat Vlan 10 dan Vlan 20 di masing – masing switch. Berikut pembuatan vlan di switch 1:
Kemudian kita buat vlan yang sama di Switch 2, untuk nama boleh berbeda, namun untuk nomer Vlan nya harus sama, yaitu vlan 10 dan vlan 20. Berikut pembuatan vlan di switch 2:
Selanjutnya kita daftarkan port-port nya sesuai dengan topologi, namun untuk port yang terhubung antar switch (fa0/3) kita akan buat trunk nantinya.

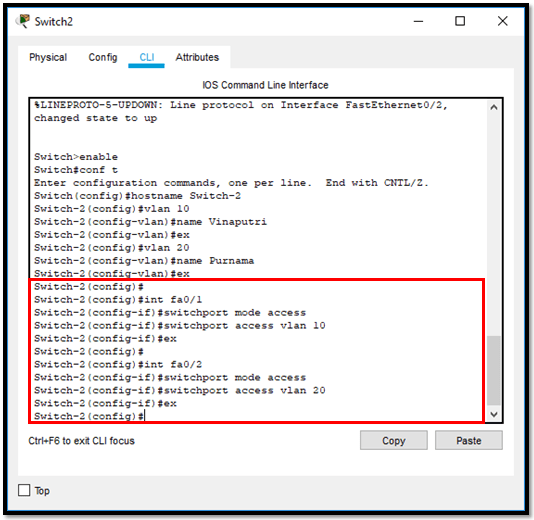

Selanjutnya kita assign juga port yang ada di switch 2

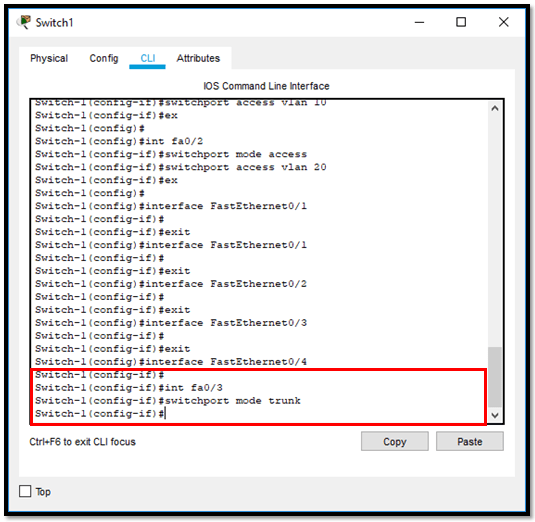

Selanjutnya kita akan menghubungkan vlan yang sama namun berbeda switch menggunakan Trunk. Pertama kita lihat dulu port yang menghubungkan switch itu berada di fastEthernet berapa. Kemudian kita konfigurasikan di port tersebut.

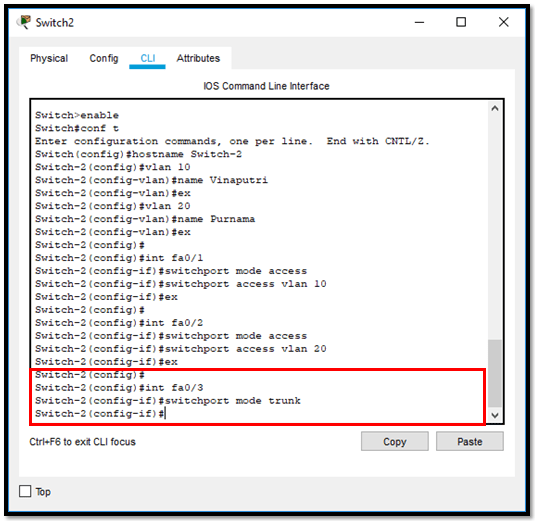

Lakukan hal yang sama pada switch-2.
Kemudian untuk pengujian, setting IP pada PC, seperti biasa yang satu vlan harus satu network. Vlan 10 = 10.10.10.0/24 dan Vlan 20 = 20.20.20.0/24.
Contoh :
Vlan 10
– Pc0 : 10.10.10.1/24
– Pc2 : 10.10.10.2/24
Vlan 20
– Pc1 : 20.20.20.1/24
– Pc3 : 20.20.20.2/24
Cara mensetting IP PC di packet tracer yaitu “Double Klik pada PC, lalu klik tab Config kemudian pilih IP Configuration” Setelah itu kita masukan ip nya.

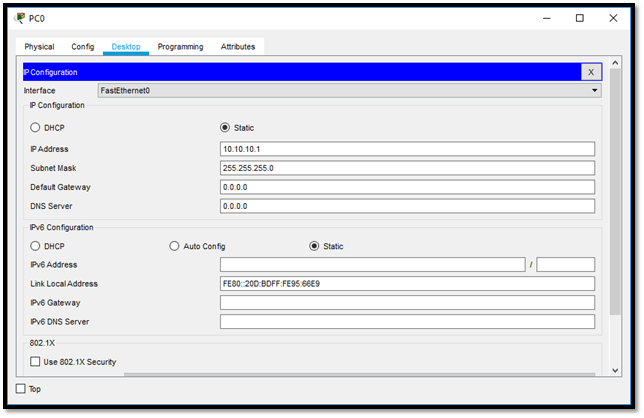

- Ini untuk PC Vlan 10

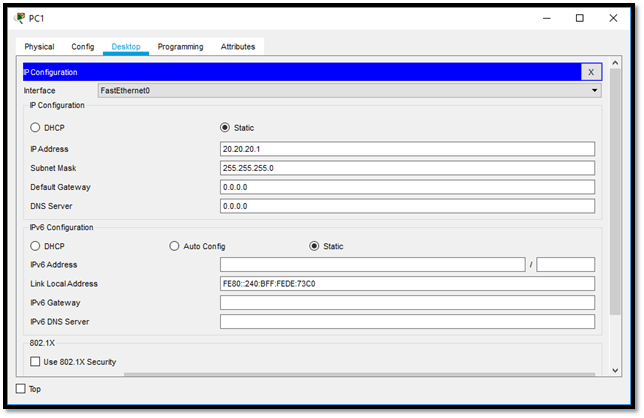

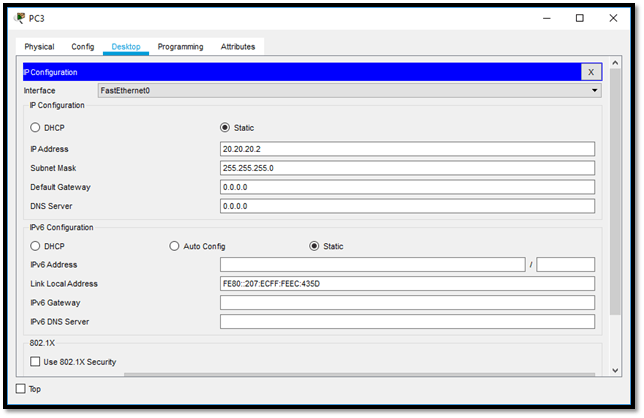

- Ini untuk PC Vlan 20
Lalu test ping yang satu Vlan, maka hasil nya akan berhasil, sedangkan untuk vlan yang berbeda maka hasilnya tidak akan berhasil. Contohnya seperti dibawah ini.

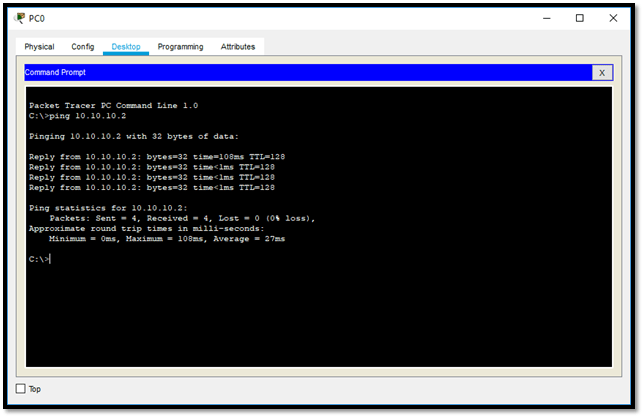

- Ping PC0 ke PC2 Vlan 10
- Ping PC1 ke PC3 Vlan 20

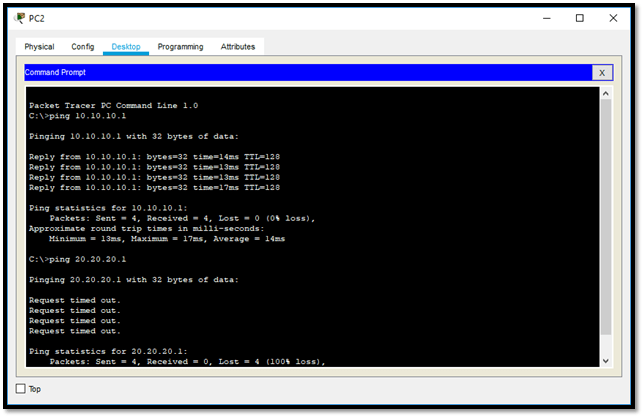

- Ping ke yang satu vlan dan ke vlan yang berbeda
Bisa kita lihat, ketika kita ping ke vlan yang sama maka berhasil atau Reply, tapi ketika kita ping ke vlan yang berbeda maka akan gagal atau Request timed out.
Simpulan
Setelah mempraktekan materi Konfigurasi Trunking Vlan saya menjadi tahu apa itu fungsi Vlan, VLAN berfungsi sebagai pengelompokan jaringan, seperti yang sudah saya lakukan di atas, dimana PC VLAN 10 dengan PC VLAN 20 tidak dapat terhubung walaupun IP yang digunakan masih dalam satu jaringan. VLAN juga digunakan sebagai solusi dari lambatnya penyampaian pesan dikarenakan semakin banyaknya jaringan yang tersambung, dengan VLAN ini penyampaian pesan akan lebih baik. Kemudian saya juga menjadi tahu apa itu Trunk. Trunk adalah penghubung baik antara switch dengan switch atau switch dengan router. Trunk ini dapat dikatakan satu kabel/link yang dapat membawa banyak VLAN, dengan trunk kita dapat menghemat penggunaan kabel/link.
Dengan adanya software simulasi Cisco Packet Tracer, dapat membantu dan memudahkan saya untuk mempraktekan materi-materi cisco termasuk materi yang sedang saya pelajari yaitu Konfigurasi Trunking Vlan.
Rerefensi
Ebook MTCNA CISCO IDN
