Cisco adalah peralatan utama yang banyak digunakan pada Jaringan Area Luas atau Wide Area Network (WAN). Dengan cisco router, informasi dapat diteruskan ke alamat-alamat yang berjauhan dan berada di jaringan computer yang berlainan. Yang bertujuan untuk dapat meneruskan paket data dari suatu LAN ke LAN lainnya, Cisco router menggunakan tabel dan protocol routing yang berfungsi untuk mengatur lalu lintas data.
Packet Tracer adalah simulator alat-alat jaringan Cisco yang sering digunakan sebagai media pembelajaran dan pelatihan, dan juga dalam bidang penelitian simulasi jaringan komputer.
Tujuan utama Packet Tracer adalah untuk menyediakan alat bagi siswa dan pengajar agar dapat memahami prinsip jaringan komputer dan juga membangun skill di bidang alat-alat jaringan Cisco.
Alat dan Bahan
- Pc/Laptop
- Software Packet Tracer
Keselamatan Kerja
- Berdo’a sebelum melaksanakan praktik
- Mengikuti prosedur / langkah- langkah yang sudah ada
- Apabila ada yang belum dimengerti, bisa bertanya kepada guru
- Mengerjakan dengan teliti

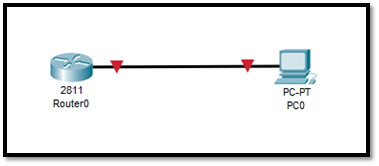

Topologi Jaringan
Langkah Kerja
Lab 1 Pengenalan Mode di Device CISCO
Cisco terdiri dari 3 Mode Umum diantaranya :
| Router> | User EXEC Mode |
| Router# | Privilege Mode |
| Router(config) | Global Configuration Mode |
Setiap mode itu diwakili oleh tanda yang berbeda, bahwa User Mode diwakili tanda “>”,Privilege = “#” dan Global Configuration = “(config)”. setelah kalian tau jenis mode nya , sekarang kita akan membahas cara untuk berpindah dari 1 mode ke mode lainnya.
| Perintah | Keterangan |
| Router> enable | Untuk berpindah dari User Mode ke Privilege Mode |
| Router# disable | Untuk berpindah dari Privilege ke User Mode |
| Router# conf t | Untuk berpindah dari Privilege ke Global Configuration |
| Router (config)# | Mode Global Configuration |
| Router (config)#exit | Untuk mundur 1 mode sebelumnya |

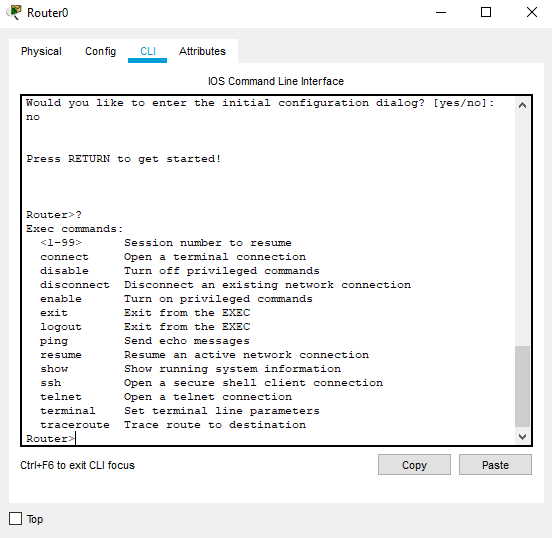

Untuk mengetahui perintah yang ada disetiap mode kita bisa gunakan perintah “?”. Maka device Cisco akan menampilkan perintah apa saja yang bisa digunakan di mode tersebut.
Sebenarnya mode di IOS Cisco bukan hanya 3 itu saja. Namun secara garis besar 3 Mode itulah yang mewakili semua nya.
Lab 2 Pengecekan Hardware

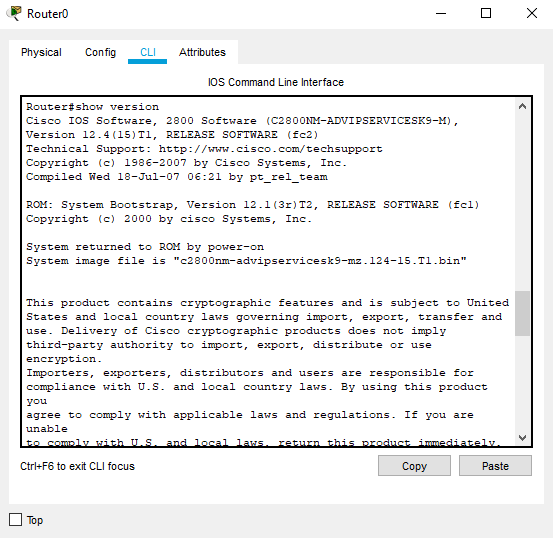

Seperti kita ketahui perangkat jaringan Cisco ini layaknya komputer yang biasa kita pakai , dalam Device Cisco terdapat CPU , Disk , Memori , dll. Cara mengeceknya adalah dengan cara ketikan perintah show version di dalam Privilege Mode.

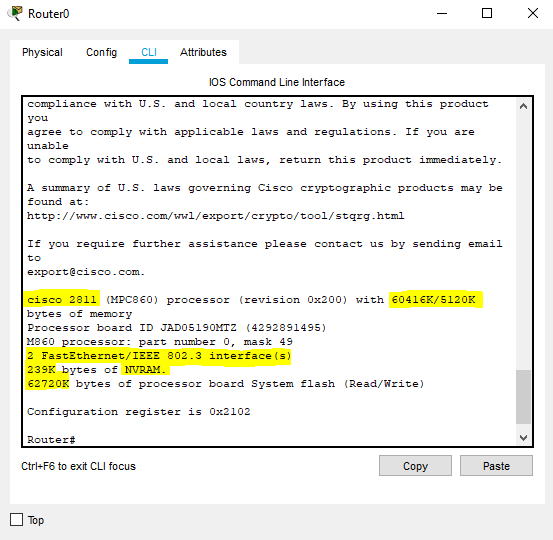

Dari keterangan diatas dapat kita ketahui bahwa :
- Tipe Router nya adalah Cisco 2811
- Memory yang dimiliki adalah ( 60416 + 5120 ) Kb = 262.144 Kb ( 64 MB )
- Memiliki 2 buah Interface FastEthernet
- NVRAM yang dimiliki adalah sebesar 239 kb
- Flash yang dimiliki adalah sebesar 62720 Kb (62 MB)
Mungkin dari informasi diatas ada kata yang masih asing di telinga kalian yaitu NVRAM dan Flash. Oke saya akan menjelaskan sedikit tentang hal itu
- Flash digunakan sebagai media penyimpanan IOS (Internetwork Operating System) yaitu system operasi yang digunakan oleh device CISCO.
- Memory/RAM digunakan sebagai media penyimpanan konfigurasi sementara. Kalo dibahasa cisco itu Running-configuration.
- NVRAM (Non-Volatile RAM) digunakan sebagai tempat penyimpanan konfigurasi utama. Ibaratnya ini adalah tempat penyimpanan semua konfigurasi secara permanen, layaknya hardisk namun hanya untuk konfigurasi. Kalo dibahasa cisco nya itu Startup-Configuration.
Lab 3 Pengecekan Software / IOS
Perangkat Jaringan Cisco memiliki Sistem Operasi sendiri, sistem operasi itu bernama IOS atau Internetwork Operating System. Sama hal nya seperti PC.
Pada pembahasan kali ini sebenarnya tidak jauh berbeda dengan pembahasan lab sebelumnya, hanya yang di cek nya saja yang berbeda serta kalimat dan baris yang di liat pun berbeda.

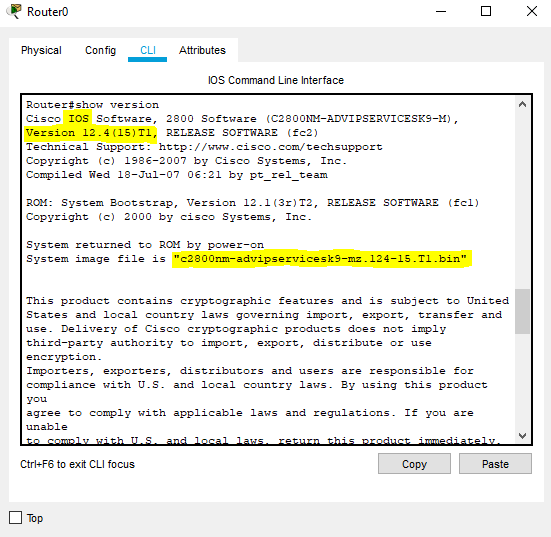

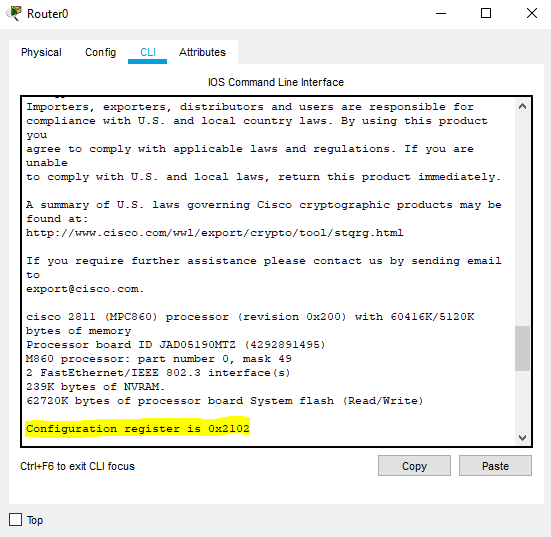

Berikut informasi dari keterangan diatas :
- Versi IOS yang digunakan adalah Version 12.4(15)
- Nama File IOS nya adalah c2800nm-advipservicesk9-mz.124-15.T1.bin
- Nilai dari Configuration registernya adalah 0x2102
Disini ada 2 nilai configuration register yang sering digunakan , yaitu :
- 0x2102 : Artinya router akan membaca konfigurasi yang ada di startup (NVRAM) ketika dinyalakan
- 0x2142 : Artinya router akan mem-bypass konfigurasi startup ketika dinyalakan.
Lab 4 Melakukan Verifikasi dengan perintah “Show”

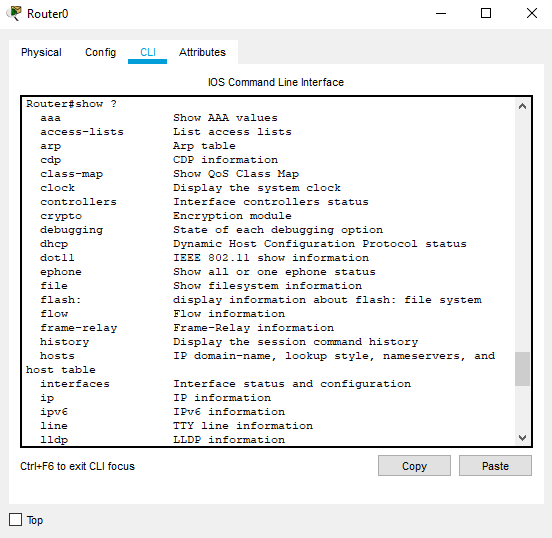

Perintah Show dapat dilakukan di privilege Mode. kata “Show” artinya menampilkan, jadi ketika kita gunakan perintah show ini maka kita harus tambahan syntak dibelakangnya. Untuk melihat apa saja yang bisa dilihat oleh perintah show ini dapat gunakan tanda “?” di belakangnya.

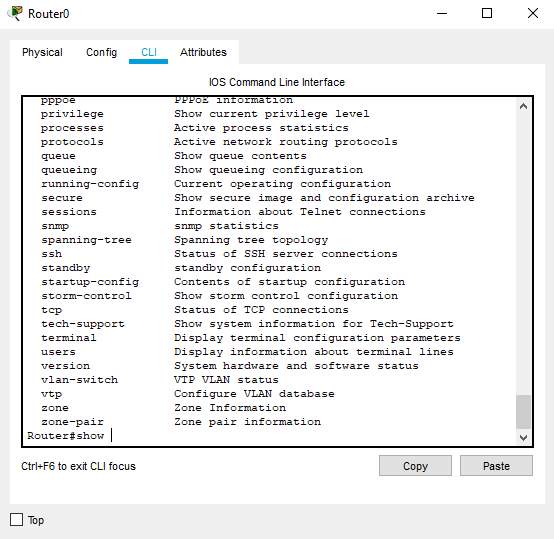

Gambar diatas adalah perintah yang dapat di kombinasikan dengan show. Sebagai contoh disini saya akan coba untuk melihat Jam yang ada di Router tsb. Dengan menggunakan perintah “show clock”.
Selain menggunakan perintah show clock, Perintah show ini juga bisa dijalan di Global Configuration, yaitu dengan cara menambahkan syntak do di depannya.
Bisa dilihat maka hasilnya akan tetap sama saja, namun yang perlu diketahui untuk perintah do maka kita tidak bisa menggunakan fitur “AUTOCORRECT”
Lab 5 Mengubah Hostname
Pada pembahasan terakhir, disini kita akan merubah hostname. Untuk merubah hostname caranya adalah dengan mengetikkan ketikkan perintah “hostname <nama_hostname>” di dalam mode Global configuration.
Kemudian kita masukkan syntak berikut :
Bisa kita lihat Hostname dari Router nya sudah berubah menjadi nama saya, yaitu Vinaputri. Itu artinya kita sudah berhasil mengkonfigurasi.
Simpulan
Dapat di simpulkan bahwa Setelah mempraktekan materi Basic Configuration saya menjadi tahu bagaimana cara masuk ke mode umum yang ada pada cisco. Selain itu juga saya bisa memahami perintah dalam pengecekan hardware, menggunakan perintah show dan mengubah hostname pada cisco. Dan kita juga dapat mengasah ilmu dengan adanya tugas ini.
Dengan adanya software simulasi Cisco Packet Tracer, dapat membantu dan memudahkan saya untuk mempraktekan materi-materi cisco termasuk meteri yang telah saya pelajari yaitu Basic Configuration
